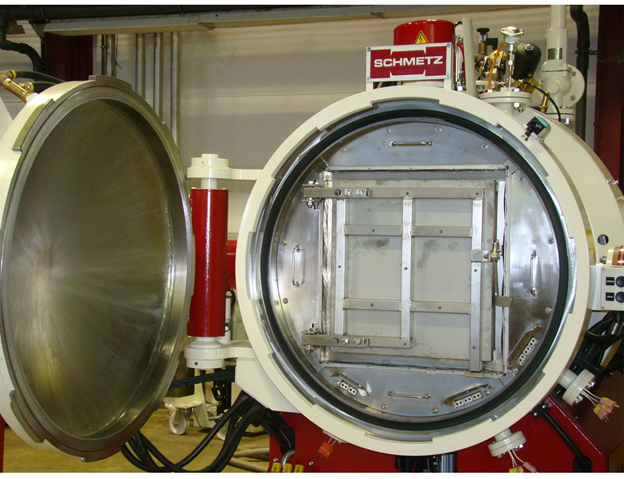

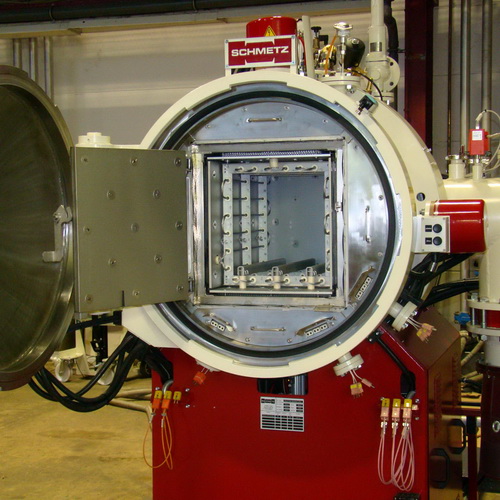

Горизонтальная вакуумная печь ТИП E

Цель нашей компании - предложение высококачественного аналитического, технологического оборудования и услуг при неизменно высоком качестве обслуживания.


ТИП E

Печи SCHMETZ типа Е предназначены для высокотемпературной термической обработки и для особой высокотемпературной пайки, данные процессы используются при определенных производствах, таких как авиационная и космическая промышленность, а также для специальных видов пайки. Печи могут быть оснащены следующими опциями:

  • системой охлаждения с разным давлением газа от 0,9 до 13 бар (абс.) или более, для обеспечения высокой скорости охлаждения в соответствии с индивидуальными техническими требованиями заказчиков;
  • системой конвекционного нагрева, которая позволяет сокращать продолжительность рабочего цикла, улучшает равномерность распределения температуры внутри камеры в определенных температурных диапазонах;
  • системой многостороннего охлаждения, смена направления охлаждающего потока уменьшает коробления садки.

Возможные области применения: закалка, закалка и отпуск, высокотемпературная пайка, отжиг, спекание. Установки полностью автоматизированы в целях получения одинаковых результатов при одинаковых задаваемых параметрах рабочих циклов.

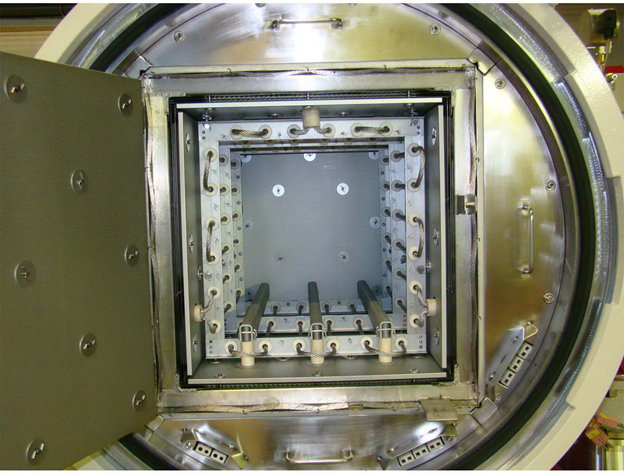

Широкий модельный ряд печей данного типа (горизонтальная с фронтальной загрузкой с цилиндрической камерой нагрева из молибдена и с форсунками для охлаждения) позволяет использовать их для обработки садок различной массы.

Технические параметры установки


Тип E

макс. средний вакуум
макс. глубокий вакуум
10-2 мбар
10-6 мбар
макс. температура 1250°C
1350°C
1600°C
макс. давление охлаждающего газа 0,9 — 13 бар
Типа нагрузки горизонтальная
стандарт/опция Ö Тип E
Габариты рабочей камеры 300×300×300 — 1200×2000×1200
Масса садки 50 кг — 3 т
Равномерность распределения температуры ± 5°C выше 200°C
Система конвективного нагрева *FUTUR* ± 5°C в диапазоне 200 — 800°C
возможные опции
Контроль производственного процесса Программируемые датчики, управляемые микропроцессором — различные, на выбор

Модельный ряд

Типоразмер Габариты садки (Ш х Д х В) Вес садки (кг) (брутто)
01 300×300×300 50
02 300×450×300 80
11 400×600×400 200
12 600×600×400 300
13 400×600×600 300
14 500×600×500 300
21 600×900×600 600
22 900×900×600 600
23 600×900×900 600
24 600×1200×600 800
30 900×1000×900 1000
31 800×1200×800 800
32 900×1200×700 1000
33 1000×1200×900 800
34 800×1500×800 1000
41 1000×1500×1000 1000
42 1200×1500×1000 1500
43 1000×1500×1200 1500
44 1200×2000×1200 2500

Доступные опции

  • ресивер;
  • загрузочная тележка;
  • вспомогательные загрузочные средства;
  • увеличенная мощность нагрева;
  • диффузионный насос;
  • крионасос.
