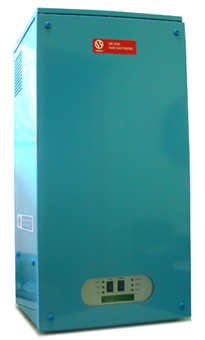

SIRCAL MP-2000

SIRCAL MP-2000 – автономная установка для очистки аргона а также любого другого инертного газа (гелия, неона, ксенона или криптона).

Очиститель имеет два газоабсорбирующих элемента и осушитель с молекулярным ситом, размещенные в одном корпусе.

При расходе до 10 литров в минуту и входном давлении до 17 атм. (250 psig) установка SIRCAL MP-2000 будет удалять посторонние примеси в инертных газах: кислород, азот, водород, угарный газ, углеводороды, углекислый газ и влагу (обычно они присутствуют в диапазоне 30...50 vpm) до конечной суммарной концентрации менее 1 vpm.

Для упрощения обслуживания и ухода во время эксплуатации SIRCAL MP-2000 имеет модульную конструкцию — все его части могут заменяться по отдельности.

Для подсоединения газопроводных трубок используются простые в использовании самоуплотняющиеся штекеры, которые гарантируют отсутствие утечки газов и загрязнения воздуха при отсоединении подачи газа

Система предназначена для очистки аргона и других инертных газов.

Применение

• Очистка аргона и гелия для спектрометрического и хроматографического анализа
• Очистка инертных газов от примесей в промышленных целях

Преимущества

• Короткое время прогрева системы
• Автоматическая система контроля температуры и индикации
• Устойчивость к флуктуациям температуры внешней среды и параметров питания
• Быстрое подключение, герметичные газовые соединения с предохранительным клапаном
• Система подачи газа из нержавеющей стали
• Система удаленного контроля параметров фильтра инертных газов

Особенности

Система очистки газа удаляет примеси — кислород, азот, водород, окиси углерода, углеводороды, углекислый газ и водяной пар.

Очиститель инертного газа чувствителен к концентрациям примесей до 1 vpm.

Система очистки газа собрана на модульной основе, что существенно облегчает сервисное обслуживание и установку.

Герметичные дополнительные соединения предохраняют от попадания воздуха при отсоединении очистителя инертных газов от очищаемого газа.

Прибор включает цифровой индикатор времени работы печи, автоматическую систему поддержания постоянной температуры печи, а также систему удаленного определения параметров системы очистки газа с предупреждающим индикатором о сбое системы нагрева.

Компактная система доставки очищенного газа — непосредственно в требуемое место.

Очистительная система содержит газопоглотительные трубки и трубку с молекулярным фильтром, которые подлежат периодической (приблизительно каждые 2 года) замене в зависимости от режима эксплуатации.

Трубка с молекулярным фильтром может восстанавливаться несколько раз путем использования прилагаемого устройства для очистки фильтра. Процедура замены всех трубок происходит в течение несколько минут и достаточно проста. Расход составляет 10 литров в минуту, входное динамическое давление порядка 17 атмосфер.

Принцип действия

Система очистки инертного газа включает печь, с входной трубкой при температуре 700 °C, которая за счет химической реакции поглощает кислород и азот и трубку из окиси меди при температуре 450 °C, которая удаляет CO, водород и углеводород за счет химических реакций. На последнем этапе молекулярный фильтр с температурой окружающей среды отсеивает углекислый газ и водяной пар за счет адсорбции.

Температура печи контролируется 2 термопарами, которые в свою очередь контролируют питание нагревательной системы печи. Предохранитель отключает питание, если температура печи по каким-либо причинам превысит 800 °C.
