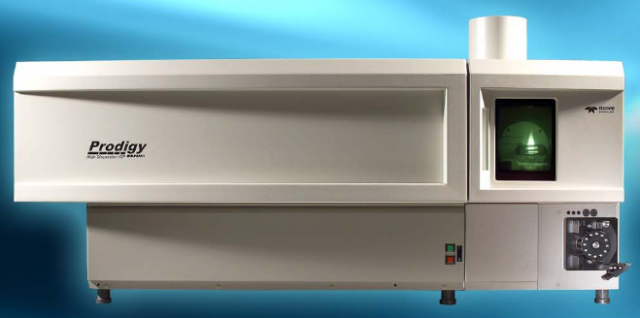

Предназначен для анализа практически любых типов образцов – экологических, геологических, металлургических, высокочистых материалов, керамики, органических веществ и др.
Использование спектрометра с устройством искрового пробоотбора позволяет анализировать также твёрдые металлические образцы, делать микроанализ.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
- Прибор имеет компактную конструкцию и небольшой вес (127 кг).
- Модульный дизайн облегчает техническое обслуживание.
- Наблюдение плазмы радиальное, осевое, двойное, с автоматическим переключением для каждой спектральной линии. Радиальное наблюдение рекомендуется для расширения динамического диапазона и работы с матричными пробами. Осевое наблюдение - для определения низких значений концентраций.
- Время анализа одной пробы по методике EPA- 60 с.
- Пределы обнаружения на уровне: As – 2, Se – 2, Sn – 2, Pb – 1, Cd – 0.1, Hg – 0.5, Au – 3 мкг/л
- Кратковременная стабильность – менее 0.3%.
- Долговременная стабильность – менее 1%.
- Точность определения соотношения элементов лучше чем 0.02%.
- Полуколичественный анализ. Регистрация полного спектра за 1 сек с идентификацией спектральных линий. Детальное изучение спектра, вычитание спектров.
- Расход аргона в рабочем режиме 18 – 25 л/мин (плазма и продувка), в зависимости от особенностей аналитической задачи.
- Размеры 133 х 550 х 710 мм (с вытяжным патрубком)
- Потребляемая мощность 5 кВА.
- Электропитание однофазное 220 В.
- Требуемая производительность вытяжной вентиляции 170 м3/ч
Оптика
- Термостабилизированная, герметично защищённая длиннофокусная полноразмерная оптика перекрёстной дисперсии (Эшелле) высокой светосилы. Обеспечивает минимальный рассеянный свет, минимизирует матричные влияния. В результате, пределы обнаружения элементов в матричных растворах мало отличаются от пределов обнаружения в чистой пробе.
- Полностью зеркальная входная оптика обеспечивает полное отсутствие хроматических аббераций. Большое тороидальное фокусирующее зеркало обеспечивает максимальную светосилу.
- Литой корпус спектрального блока изготовлен из алюминиевого сплава и термостабилизирован при температуре 30 С.
- Экономная продувка аргоном. Расход - 1 л/мин.
- Спектральный диапазон - стандартно от 160 до 1100 нм. (либо от 130 до 1100 нм).
- Фокусное расстояние - 800 мм. f/9. Обеспечивает высокое разрешение и низкий рассеянный свет (в 4 раза ниже, чем у ближайших конкурентов).
- Оптическое разрешение - от 0.005 нм на 200 нм при изменяемой щели, до 0.0075 нм при стандартной щели. Практически не меняется к краям детектора. Коэффициент неоднородности разрешения 1.2.
- Входная щель - стандартно имеет достаточно большой размер - 40 мкм х 100 мкм, что обеспечивает высокую интенсивность сигнала.
- Автоматический выбор размера входной щели - от 15 до 150 мкм.
- Выбор оптического разрешения в диапазоне от 0.005 нм до 0.0075 нм на 200 нм. Позволяет максимально гибко и эффективно адаптироваться под аналитическую задачу.
- Выбор зоны наблюдения – автоматически, коллимирующим зеркалом.
- Выбор способа обзора – автоматически , коллимирующим зеркалом.. Выбор радиального наблюдения позволяет расширить динамический диапазон, снизить влияния матрицы.
- Выбор осевого наблюдения позволяет снизить пределы обнаружения. Возможен переход и дооснащение конфигурации до осевого или двойного наблюдения в условиях лаборатории Пользователя.
- Время-разрешённая спектроскопия - позволяет регистрировать меняющийся во времени сигнал одновременно для всех элементов и с учётом фона.
Регистрация
- Тип детектора – матричный полупроводниковый CID (L-PAD), 28 х 28 мм, 1024 х 1024 пикселей. Высокоэффективный совершенный детектор. Сплошное покрытие чувствительными элементами (пикселями) позволяет выбирать любые спектральные линии. Использование детектора большого размера, при полном отсутствии слепых зон позволяет одновременно, за несколько секунд, анализировать более 60 элементов, с одновременным учётом фона. Анализ каждого элемента может осуществляться с возможностью усреднения сразу по нескольким спектральным линиям.
- Учёт внутреннего стандарта также производится одновременно с аналитом. Увеличенный размер детектора позволил разнести оптические порядки и избавиться от их наложений. 3-х стадийная система охлаждения Пелтье минимизирует электронные шумы.
- Способы регистрации спектра - «полный спектр» (для полуколичественного анализа и исследований), «выбранные линии» (для рутинного анализа), «время-разрешённая спектроскопия» (для работы в режиме хроматографии).Технология неразрушающего считывания - позволяет максимально расширить динамический диапазон (до 8 порядков величины), одновременно регистрировать как сильные так и слабые линии (от 0.1 до 107 ppb (мкг/л)). Объединение пикселей – позволяет дополнительно снижать пределы обнаружения.
- Считывание и обработки спектральных данных - встроенным компьютером на базе процессора Пентиум. Передача информации осуществляется по высокоскоростной линии связи Ethernet.
Плазма
- Генератор – компактный, встроенный, с автоматической динамической электронной частотной подстройкой импеданса. Обеспечивает надёжную работу плазмы на любых мощностях и типах образцов.
- Водяное охлаждение усилителя мощности обеспечивает длительный ресурс работы (более 7 лет).
- Рабочая частота 40,68 МГц. Мощность 600 – 2000 Вт.
- Стабильность 0,01%. Не зависит от отклонения напряжения питания в диапазоне +/- 15%.
- Быстрый прогрев - максимальная стабильность уже через 15 мин.
- Высокостабильный источник ICP - с горизонтальной или вертикальной плазмой. Плазменная горелка монтируется на основном оптическом блоке, что дополнительно обеспечивает стабильность сигнала.
- Стабилизация и оптимизация положения изображения аналитической зоны осуществляется автоматически.
Управление потоками аргона - с помощью контроллеров потоков
- Диапазон значений: плазмаобразующий – 5 – 20 л/мин с дискретностью 1 л/мин; дополнительный – 0 – 2 л/мин с дискретностью 0.1 л/мин.
- Расход аргона 14 л/мин на стандартной горелке.
- Отсечка «холодной» части плазмы - сжатым воздухом от встроенного компрессора минимизирует матричные влияния, предохраняет входную оптику.
Ввод пробы
- Конфигурация подбирается исходя из задач лаборатории. Выбор типов распылителей, камер и дополнительных устройств неограничен, включая распылители концентрические, поперечно-потоковые, Баббингтона, Хилдебранда, с различными спецификациями и изготовленные из различных материалов - стекла, кварца, пластиков, керамики. Сочетание типов, параметров и материалов системы ввода пробы позволяет анализировать весь спектр растворов, включая органические растворители, пробы, содержащие HF, имеющие высокий уровень солей, нерастворимых частиц. Дополнительные устройства позволят автоматизировать анализ, снизить пределы обнаружения, уменьшить влияние матрицы, упростить работу с внутренним стандартом.
- Перистальтический насос 12-ти роликовый, 4-х канальный, автоматический встроенный. Производительность ввода пробы 0.2 – 5.0 мл/мин. Быстрая автоматическая промывка.
- Плазменные горелки – радиальные, осевые, двойные. Для работы с HF.
Управляющая программа
- Удобный многофункциональный программный пакет на базе Windows XP Pro
- Постоянно присутствующая графическая навигационная панель
- Простой и понятный переход между функциями развития метода, анализом и исследованием
- Сохранение данных в формате MS Access
- Интуитивно понятный интерфейс
- Вывод на экран спектральных зон выбранных линий, (27 одновременно на экране)
- Возможность детального изучения спектра
- При выборе элемента автоматически выводятся его спектральные линии, а также, возможные влияния как в виде таблицы, так и в виде изображения
- Различные варианты калибровок, с автоматическим вычислением коэффициентов взаимовлияний
- Функции контроля качества, проверок, статистики
- Возможность работы в удалённом режиме управления
